[3DSMAX]用桿子拉開捲軸

現在再將前面教過的單邊捲軸動, 加入一個桿子來帶動拉開

Step 1

建立一個Cylinder 當捲桿 , 將桿子的Pivot 置於桿子中心位置.




Step 2

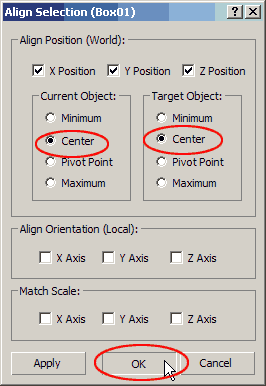

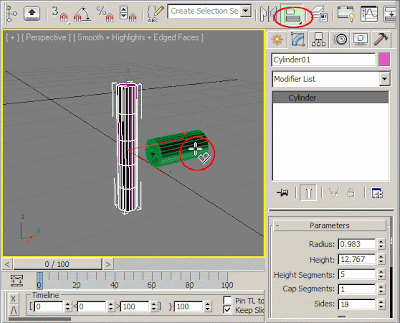

再按下 Align 去對齊捲軸 , 點捲軸後會出現 Align Selection對話方塊.


Step 3

Current Object 是桿子.
Target Object 是捲軸.
對齊方式是將桿子的Center(中心)對到捲軸的Center位置.
確定後, 按OK


Step 4

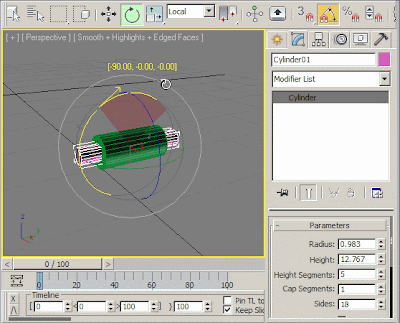

中心位置對齊後 , 旋轉桿子角度去對齊捲軸.


Step 5

將座標換成Local(本地) , 知道桿子要移動的方向為 X 軸.


Step 6

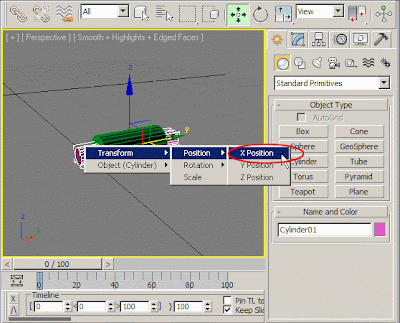

在桿子上按右鍵 , 選 Wire Parameter 來做參數連接 .


Step 7

確定桿子的X Position 為連接來源參數.


Step 8

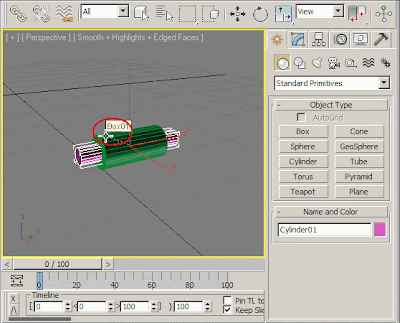

點X Position後會拉出一條虛線 , 選要連接的目標物-捲軸(Box01) ,按下左鍵.


Step 9

選擇捲軸第二個Bend的Center的 X Postion 與 捲桿的 X位置做連接. 點下去後會出現Parameter Wiring 連接對話方塊 .


Step 10

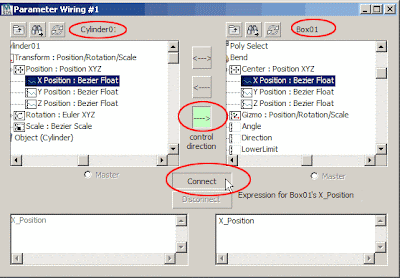

左邊是桿子(Cylinder)的X Position , 右邊是捲軸(Box)的Bend的X Position .
將箭頭指到捲軸 , 表示用桿子的參數帶動捲軸的參數.
最後按Connect 連接確定.
這個對話方塊就可以關閉了.
若要打開此對話方塊可經由Max上方選單 Animation > Wire Parameters > Parameter Wire Dialog


Step 11

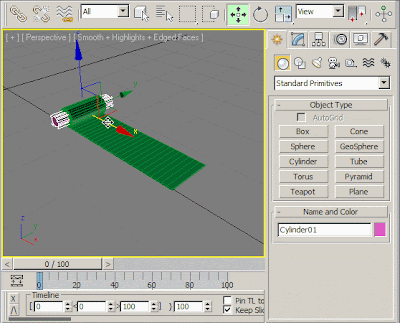

這樣移動捲桿就可以帶動捲軸
